આ પાવર ટૂલ્સ આર્મેચર કોમ્યુટેટર એક પ્રકારનું માઇક્રો મોટર કોમ્યુટેટર છે જે લાંબા સેવા જીવન સાથે છે. આ કોમ્યુટેટરના કેન્દ્રમાં છિદ્ર દ્વારા સ્પિન્ડલ છે. કોમ્યુટેટરને મોટા વ્યાસ વિભાગ, મધ્યમ વ્યાસ વિભાગ અને નાના વ્યાસ વિભાગમાં વિભાજિત કરવામાં આવે છે. સેગમેન્ટ પર કેટલાક કોમ્યુટેટર સેગમેન્ટ્સ નિશ્ચિત છે, અને કોમ્યુટેટર સેગમેન્ટ્સ વચ્ચે ઇન્સ્યુલેટર ભાગો ગોઠવાયેલા છે.
મોડલ |
બાહ્ય વ્યાસ |
આંતરિક છિદ્ર |
સ્લોટ પહોળાઈ |
હૂક ફૂટ લંબાઈ |
સ્લોટ નંબર |
કોપર ઊંચાઈ |
કુલ ઊંચાઈ |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
પાવર ટૂલ્સ આર્મેચર કોમ્યુટેટર સેગમેન્ટ્સની સપાટીને ટંગસ્ટન અને મોલિબડેનમ એન્ટી-ઓક્સિડેશન કોટિંગ આપવામાં આવે છે, જે સામાન્ય માઇક્રો મોટર્સના આંતરિક ભાગ માટે યોગ્ય છે અને મોટર કમ્યુટેટર તરીકે ઉપયોગમાં લેવાય છે.

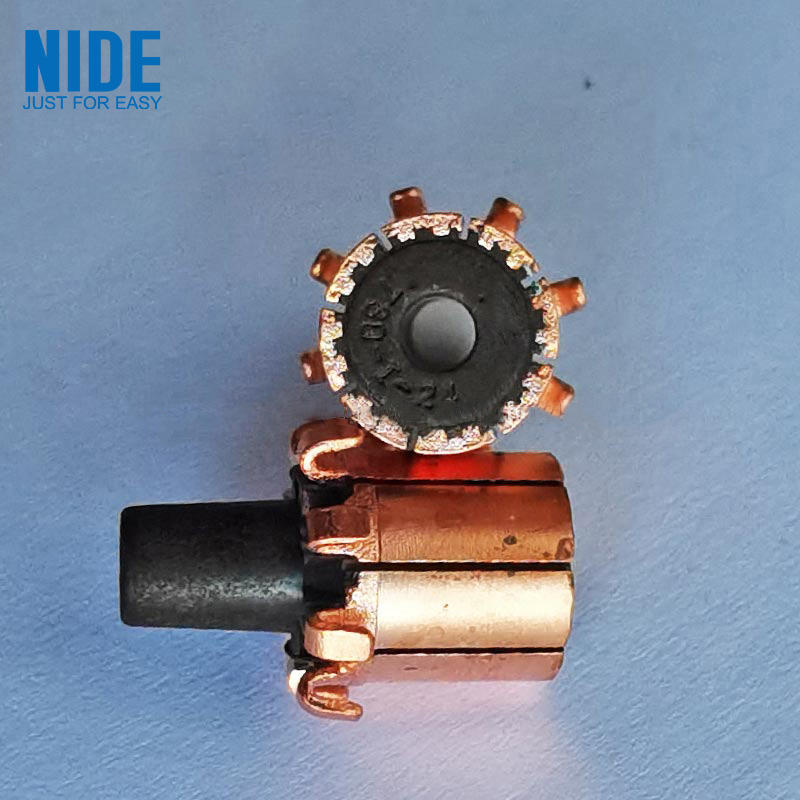

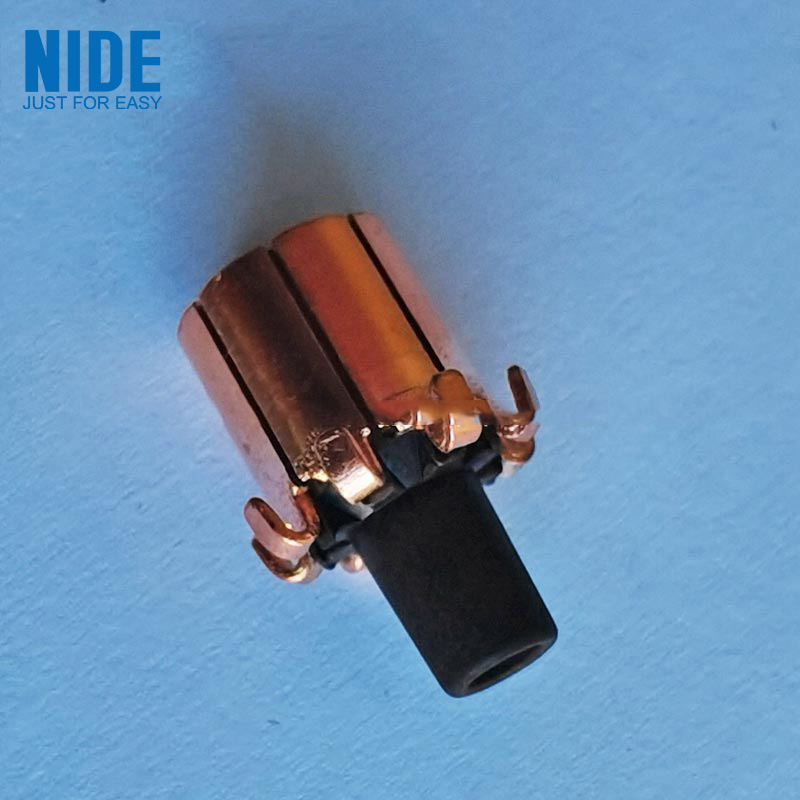

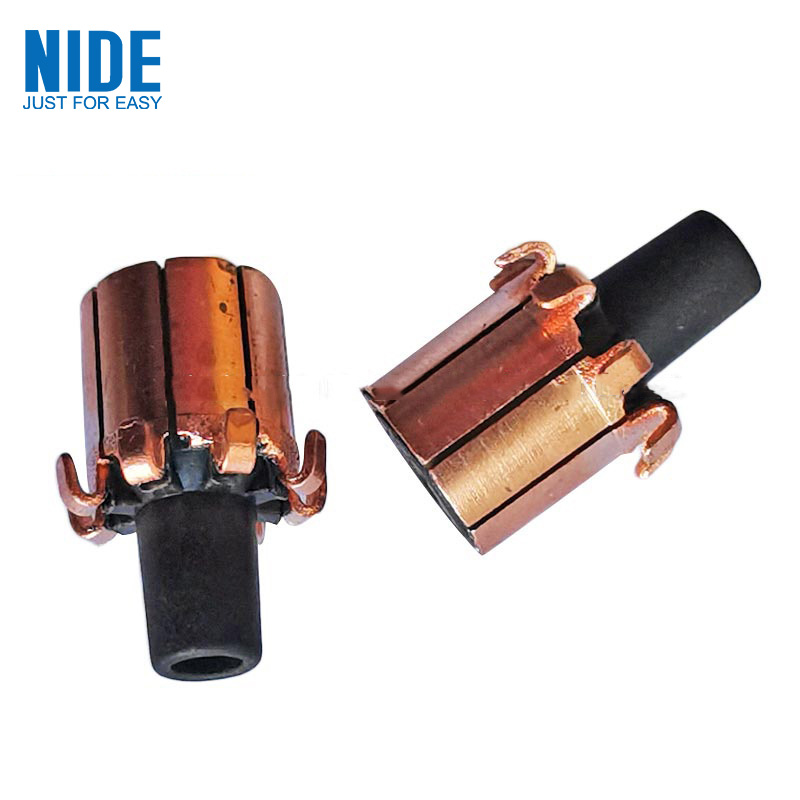

પાવર ટૂલ્સ આર્મેચર કોમ્યુટેટર
